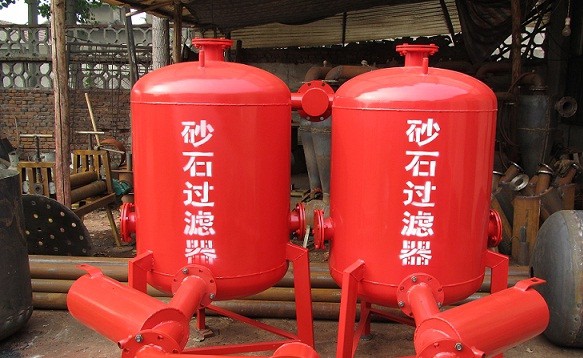

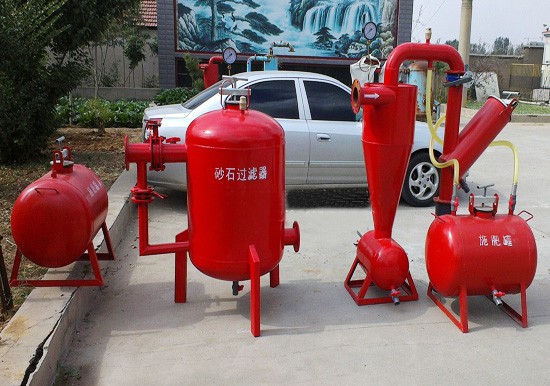

砂石过滤器

工作原理：
过滤状态：
当系统处于过滤状态时，未经过滤的水通过三层布水器，以接近平流的状态到达过滤器内的填料层。当水流过填料层时，杂质被截留在填料层内。过滤器底部有46个蘑菇状的过滤集水器，将过滤后的水均匀地收集并流出。平流过滤，决定过滤器可以在高的流速下过滤，仍可达到较好的过滤效果。
反洗状态：
随着杂质在填料层中的不断聚积，压头损失将不断增大。当压头损失到达一定的设定限度时，系统将自动转换至反洗状态，以清洗聚积起来的杂质。
对系统来说，经常性的反洗以清除聚积起来的杂质是必须的。当系统处于反洗状态时，同组的一个或多个过滤器会将干净的、经过过滤的水通过一个三通反洗阀同时倒灌入这个过滤器中。在这个倒灌过程中，被反洗的过滤单元的填料层在水流的冲击下被冲起，杂质则通过一个三通的反洗口被排出。介质过滤系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，最大限度地提高反冲洗效率，减少所需的反洗水，同时反洗时不跑沙。当反洗结束时，阀门又回复到过滤状态，下一个过滤单元则准备进入反洗状态。
